蛇形弹簧联轴器齿线的应力及离心力作用

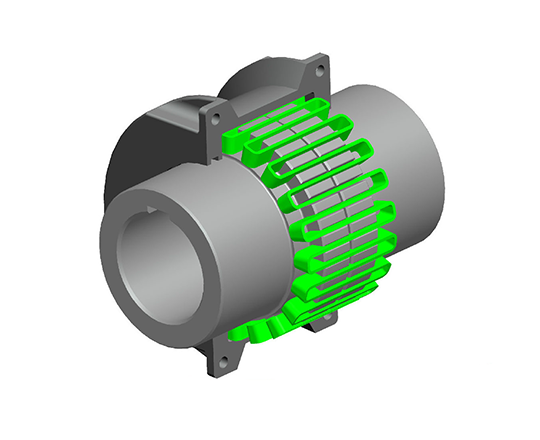

蛇形弹簧联轴器是利用分为一组或几组的蛇形弹簧，嵌在两瓣联轴器凸缘上的齿间内，以实现两半联轴器的联接，为防止蛇形弹簧在离心力作用下甩出及避免蛇形弹簧与齿接触处发生干摩擦，需用封闭的壳体罩住，并在里面注以润滑油或润滑脂，蛇形弹簧联轴器分为横刚度和变刚度两种。蛇形弹簧联轴器在正常负载时，蛇形弹簧与齿接触点之间的距离不随蛇形弹簧变形量的改变而变化，刚度不变。

两半联轴器的相对转角与所传递的转矩为线性关系，属于恒刚度蛇形弹簧联轴器。蛇形弹簧联轴器负载较小时，蛇形弹簧的直线部分与被联接的轴线基本平行；负载增大时，蛇形弹簧的变形增大，与齿的接触弧面亦增大，而与齿接触点之间的距离越来越短，刚度增大，两半联轴器的相对转角与所传递的转矩为非线性关系，属于变刚度蛇形弹簧联轴器，直线齿形便于加工但只适用于传递转矩变化较小的工况条件。

曲线齿形联轴器适用于转矩变化较大和正反转的工况条件，并有较好的缓冲作用，但曲线齿形工艺性较差，制造成本较高。蛇形弹簧联轴器应力大小会随着两个支撑点间的距离成反比，当齿宽过小，其支撑点的距离不再是鼓齿的中点，其齿宽较小的时候其应力很大，造成的原因就是因为其支持距离的改变，有应力集中现象。齿宽的改变不会造成齿根应力的改变，齿根切应力是齿宽增大其应力减小，齿根应力逐渐较小。

蛇形弹簧联轴器齿根应力的改变主要是切应力的改变。蛇形弹簧联轴器应力大小主要与受力面积有关，齿宽增加，蛇簧与齿间隙减小，其接触面积增大，这样其齿面应力将逐渐减小，其应力是逐渐减小。蛇形弹簧联轴器半径的改变不会造成齿根应力发生巨大的变化，而从表格数据也可以看出，整个改变半径的过程中，其齿根应力的变化不明显。
