蛇形弹簧联轴器基本参数及运转特点

蛇形弹簧联轴器的安装精度比一般联轴器要求低，弹簧可在半联轴套齿槽内自由摆动，使其允许两轴之间有径向、角向与轴向偏差，只要在规定的范围内就不会影响传递力的工作效果，也不会产生噪音与影响寿命。蛇形弹簧联轴器利用弹簧的柔性传动来吸收大量的振动力，缓冲作用使冲击振动量降低37%以上，是传动冲击过滤器。

蛇形弹簧联轴器的弹簧采用了高强度合金钢制成，并经严格的热处理方案处理，使其达到很强的刚柔性要求。弹簧表面经精密喷砂处理使其压缩表面结构分子,达到抗磨损与长寿命之效果。蛇形弹簧联轴器结构简单、维护方便。轻重量与小体积均是使安装与维护，蛇形弹簧联轴器在正常使用时无特殊性的周期维护，只要在安装时充足油脂量,且油脂可吸收传动带来的噪音，长时间工作后适当补充油脂即可。蛇形弹簧联轴器安装要求低、设计品种多。

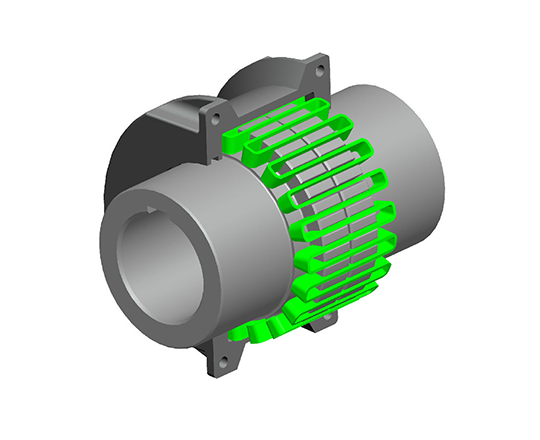

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。蛇形弹簧联轴器是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。蛇形弹簧联轴器运转时是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，蛇形弹簧联轴器具有良好的机械性能。

两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或冲击载荷时，在一定程度上有保护配套机件。
