球笼万向轴传动载荷及卡带现象

2020-09-30 10:41:07 阅读次数:544

球笼万向轴传动会产生附加载荷、振动和噪声,合理的球笼万向轴传动设计与布置能可靠地传递动力,抑制运动传递中产生的振动,尽可能保证联接两轴等速转动和传动相同的转矩,另外传动波动引起传动系统强迫振动,传动系统固有频率需要避开正常运行时引起的强迫振动。球笼万向轴夹角能引起传动的波动,万向铰引起的传动比波动导致传动系统扭转振动。

球笼万向轴的各零件不允许有裂纹等缺陷,应去除毛刺和飞边;方轴、套管及柠檬管每米长度直线度不大于0.88mm;节叉与轴或管如采用焊接时,应采用拉力不小于480MPa的焊条,焊缝高度不小于管的厚度;定位销表面应镀铬,其他各零件未加工表面涂底及面漆;两节叉装配后应转动灵活,不得有卡带现象;球笼万向轴组装后,伸缩轴应伸缩灵活,不得有卡带现象。球笼万向轴的保用期为一年,在保修期内,如因制造质量不良而发生损坏或不能正常工作可更换。

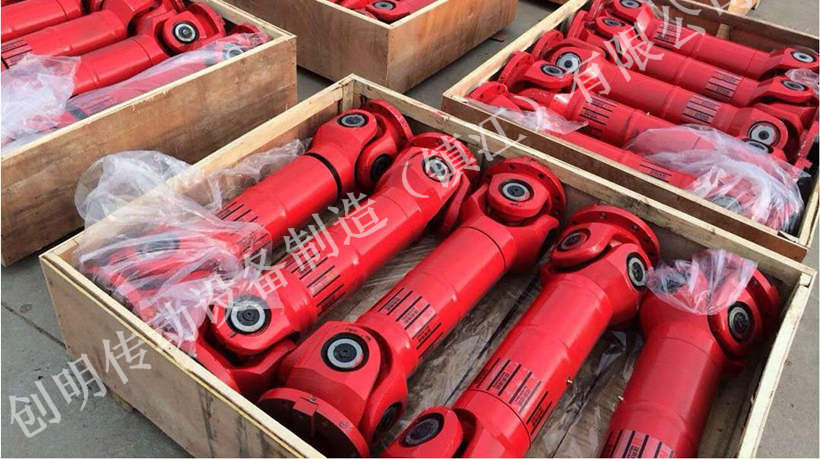

球笼万向轴

球笼万向轴的弹性片和金属弹性片起到传递动力的作用,而且两个金属弹性片在轴向可以作一定范围的变形,在径向可以作一定的弯曲,能更好地适应两轴之间的轴向和径向的偏差,平稳地传递动力,因此降低了噪音、提高了油泵的使用寿命,同时提高了柴油机的品质。外套与输出轴是整体式结构,外套的开口端设有40°倒角,输入轴与内套之间采用轴用挡圈联接。具有完全等速性、自定旋转中心、传动效率高、吸收振动和冲击、摆角大、动平衡精度高等优良性能。

球笼万向轴联接两个不同轴线的传动轴系,回转直径160-1200mm,花键轴叉头与花键套叉头的两轴承孔轴线应位于同一平面内,其偏差不得超过1°。万向节应转动灵活,无卡带现象,轴承和花键采用2号工业里基润滑脂润滑。万向联轴器在包装前应清洗干净,结合面涂防锈漆,非结合面涂油漆。我们将轴承座设计为剖分式,由螺栓固定,适用于轧制机械、起重运输机械以及其他重型机械。
