蛇形弹簧联轴器减振传递扭矩影响因素

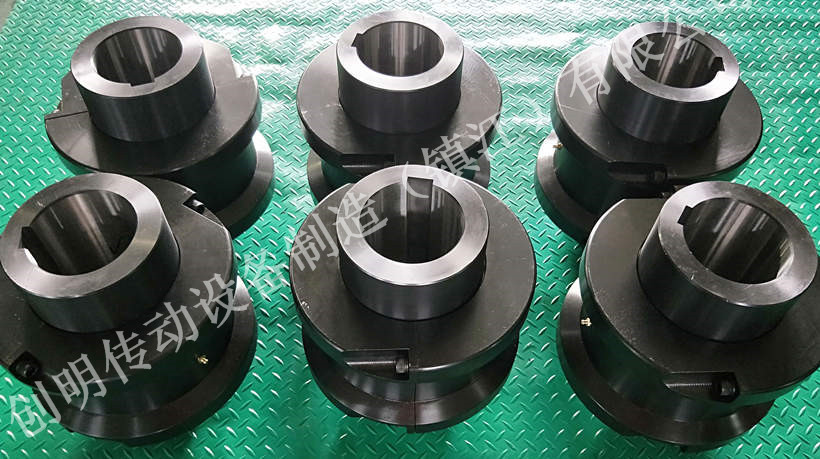

蛇形弹簧联轴器所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动，蛇形弹簧联轴器结构简单、装拆方便，允许有较大的安装偏差，蛇形弹簧联轴器适用于冲击式的碎煤机、碎石机、曲柄往复运动、矿山、重型机械、减速机等。蛇形弹簧联轴器嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象。

蛇形弹簧联轴器的安外形尺寸比较大，径向和轴向尺，要在机器设备允许的安装空间以内。我们应选择装拆方便、不用维护、维护周期长或维护方便、更换易损件不用移动两轴、对中调整容易的联轴器。蛇形弹簧联轴器在转时，是靠自动端齿面临蛇簧的轴向效果力带动从动端，来传递扭矩，如此在很大程度上防止了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其均匀减振率达40%以上。蛇形弹簧联轴器是利用分为一组或几组的蛇形弹簧，嵌在两瓣联轴器凸缘上的齿间内，以完成两半联轴器的联接。

我们为防止蛇形弹簧在离心力效果下甩出及防止蛇形弹簧与齿触摸处发生干摩擦，需用关闭的壳体罩住，并在里面注以润滑油或润滑脂。蛇形弹簧联轴器分为横刚度和变刚度两种，取决于与弹簧触摸齿的形状。蛇形弹簧联轴器齿形为直线形，在正常负载时，蛇形弹簧与齿触摸点之间的间隔不随蛇形弹簧变形量的改变而改变，刚度不变，两半联轴器的相对转角与所传递的转矩为线性关系，归于恒刚度蛇形弹簧联轴器。蛇形弹簧联轴器齿式为曲线型，负载较小时，蛇形弹簧的直线部分与被联接的轴线基本平行。

在负载增大时，蛇形弹簧的变形增大，与齿的触摸弧面亦增大，而与齿触摸点之间的间隔越来越短，刚度增大，两半联轴器的相对转角与所传递的转矩为非线性关系，归于变刚度蛇形弹簧联轴器。直线齿形便于加工，但只适用于传递转矩改变较小的工况条件。曲线齿形联轴器适用于转矩改变较大和正回转的工况条件，并有较好的缓冲效果，但曲线齿形工艺性较差，制造成本较高。
